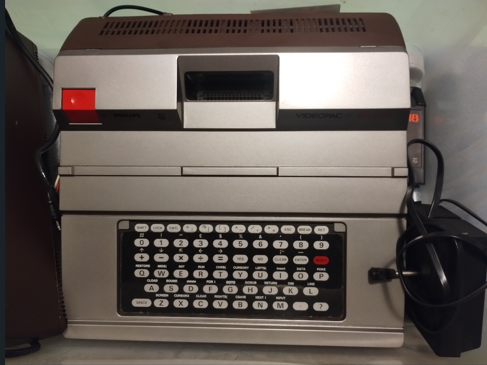

Il Philips G7400 si presenta con una tantiera a sfioramento con membrana (in stile Sinclair ZX81). Nela parte superiore una grosso tasto rosso di accensione/spegnimento a sinistra, ed un’interfaccia per le cartucce a destra. Sul retro due connettori DIN per joystick. Nient’altro.
Dall’involucro escono 2 cavi fissi : uno di alimentazione 220v, ed uno per il segnale video analogico (RF) da collegare all’ingresso antenna della televisione.

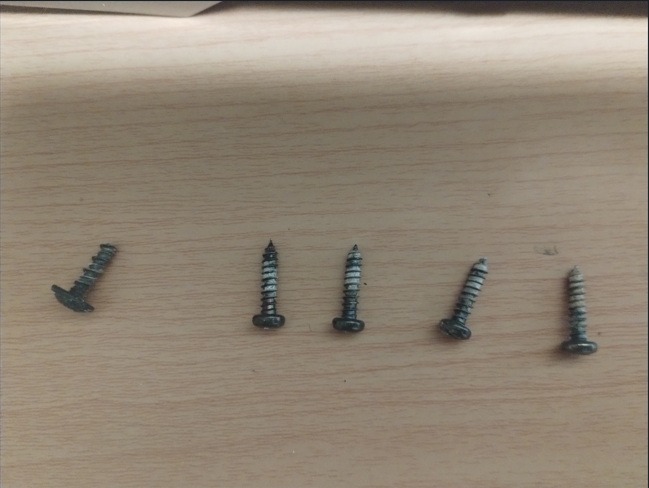

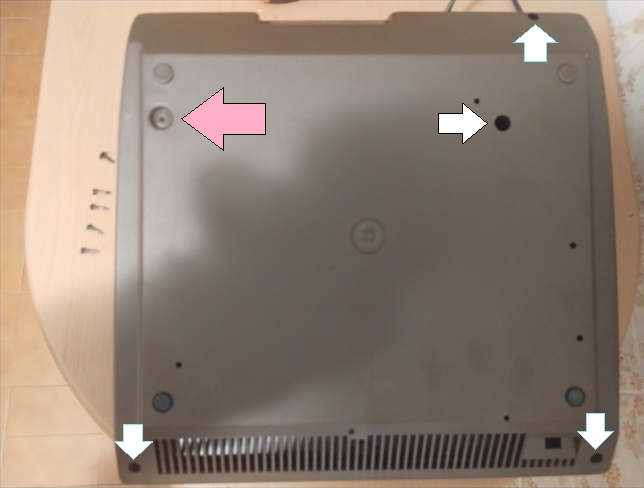

Per poterlo aprire è necessario rivoltarlo. E’ abbastanza facile arrivare al suo interno, basterà con un cacciavite a stella, svitare 5 viti, stando attenti, essendo l’involucro di una plastica molto sottile e fragile. Nella successive due immagini, vengono evidenziati i punti in cui son presenti le viti. Nel luogo contrassegnato in rosso ho trovato una vite leggermente differente. Non so se si tratta di viti originali o meno, non avendo al modello nessun riscontro.

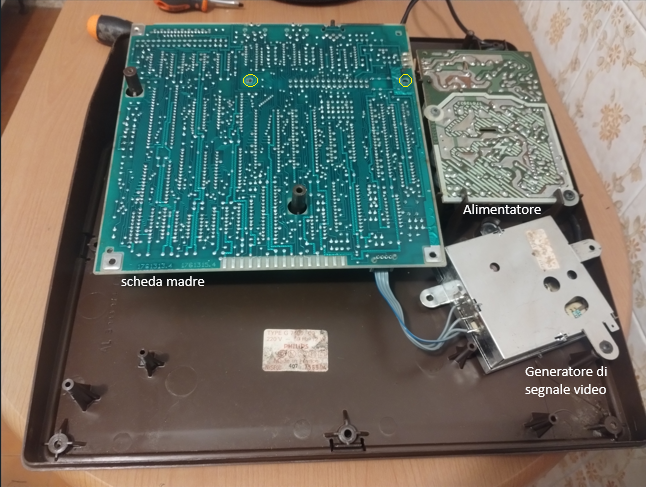

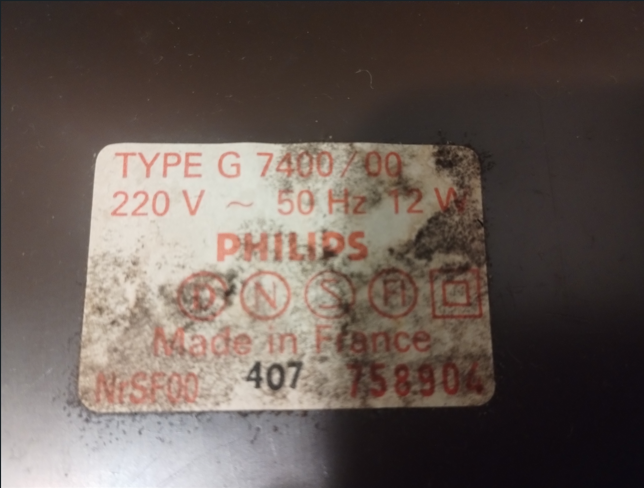

Una volta tolte le 5 viti, la plancia posteriore può essere alzata e messa da parte, e ciò che appare all’interno è : la scheda madre sulla sinistra che occupa gran parte dello spazio, l’alimentatore in alto a destra e il circuito che genera il segnale video, in basso a destra (sotto l’alimentatore). Sull’interno della plancia anteriore, appena sotto la scheda madre è incollata una piccola etichetta bianca, in cui viene riportato il modello e probabilmente revisione (TYPE G7400/00), alimentazione richiesta (220 Volt continia 50Hz *esternamente* quindi in ingresso all’alimentatore, 12 Volt alternata alla scheda madre, dall’uscita dell’alimentatore), produttore (PHILIPS), paese di fabbricazione (Made in FRANCE) ed infine quello che potrebbe essere Lotto e Serial Number (NiSFOD 407 758904).
La scheda madre è fissata sul case con altre 2 sole viti piu grandi di quelle viste in precedenza, messe in corrispondenza dei circonferenze in giallo tracciate.
Alimentatore.
Adesso che sappiamo identificare l’alimentatore, che trasforma (stando all’eticheta ritrovata) una AC 220Volt 50Hz in corrente alternata a 12Volt, possiamo scendere nel dettaglio di questa componente, provando ad isolarla da tutto il resto, ed effettuando qualche primo test di misurazione, sulle uscite., per verificare che eroghi correttamente quanto richiesto alla scheda madre.
__TO_BE_CONTINUE__
